إنشاء مخطط باريتو في اكسل في اكسل ، يتكون مخطط باريتو من مخططات عمودية وخطية ، حيث تمثل أشرطة الأعمدة قيم التردد بترتيب تنازلي ، ويشير الخط إلى الإجماليات التراكمية على محور ثانوي. يتم استخدامه لتحليل المجالات الهامة للعيوب في المنتج ، وتحديد التحسينات التي تزيد من قيمة الشركة. لإنشاء مخطط باريتو لعرض الأسباب الأكثر شيوعًا للفشل ، وعيوب المنتج في ورقة عمل Excel ، ستساعدك هذه المقالة.

طريقة انشاء مخطط باريتو في اكسل في اكسل

قم بإنشاء مخطط باريتو بسيط

إذا كان لديك Excel 2016 والإصدارات الأحدث ، فهناك ميزة مضمنة - مخطط باريتو ، والتي يمكن أن تساعدك على إدراج مخطط باريتو بسرعة وسهولة. يرجى القيام بما يلي:

1 . حدد نطاق البيانات الذي تريد إنشاء مخطط باريتو بناءً عليه.

2 . ثم ، انقر فوق إدراج > إدراج مخطط إحصائي > باريتو ، انظر الصورة:

3 . وبعد ذلك ، تم إنشاء مخطط باريتو دفعة واحدة على النحو التالي لقطة الشاشة:

4 . بعد ذلك ، يمكنك تحرير عنوان المخطط وإضافة تسميات البيانات حسب حاجتك ، انظر الصورة:

انشاء مخطط باريتو ديناميكي في اكسل

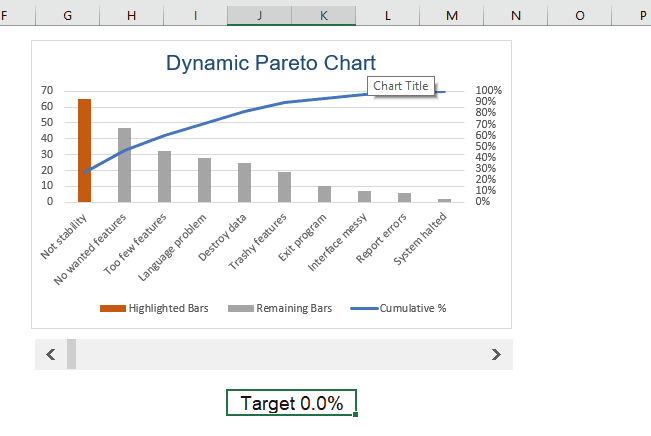

في هذا القسم ، سأتحدث عن كيفية إنشاء مخطط باريتو ديناميكي باستخدام شريط التمرير. عندما تقوم بتغيير القيمة المستهدفة عن طريق النقر فوق شريط التمرير أو تحريكه ، فإن المخطط سوف يبرز شريط المشكلات تلقائيًا كما هو موضح أدناه العرض التوضيحي.

لإنشاء هذا النوع من مخطط باريتو ، يرجى القيام بالخطوة التالية خطوة بخطوة:

1 . أولاً ، احسب النسبة المئوية التراكمية في العمود C ، يرجى تطبيق هذه الصيغة في الخلية C2:

SUM($B$2:B2)/SUM($B$2:$B$11)=

2 . ثم اسحب مقبض التعبئة لأسفل إلى الخلايا ، وقم بتنسيق الأرقام العشرية كقيم النسبة المئوية ، انظر الصورة:

3 . بعد ذلك ، تحتاج إلى ثلاث خلايا مساعدة وهي الهدف والقيمة التراكمية وقيمة ارتباط شريط التمرير لإجراء بعض العمليات الحسابية كما هو موضح أدناه:

4 . بعد إنشاء الخلايا الثلاث ، انقر فوق المطور > إدراج > شريط التمرير (التحكم في النموذج) ، ثم ارسم شريط التمرير كما هو موضح أدناه:

5 . بعد ذلك ، انقر بزر الماوس الأيمن فوق شريط التمرير ، واختر تنسيق التحكم من قائمة السياق ، في مربع حوار تنسيق الكائن المنبثق ، ضمن علامة التبويب التحكم ، قم بتعيين القيم النسبية وحدد الخلية المرتبطة كما هو موضح أدناه لقطة الشاشة:

6 . وبعد ذلك ، انقر فوق الزر " موافق" لإغلاق مربع الحوار. الآن ، الرجاء كتابة الصيغتين التاليتين في الخلية B14 و B15 بشكل منفصل ، ثم تنسيقهما كقيم نسبية:

B14: =B16/100

B15: =IFERROR(INDEX($C$2:$C$11,IFERROR(MATCH($B$14,$C$2:$C$11,1),0)+1),1)

7 . والآن ، يجب عليك إنشاء عمودين مساعدين بجانب البيانات الأصلية ، وإدخال الصيغتين التاليتين في الخلية D2 و E2:

D2: =IF($B$15>=C2,B2,NA())

E2: =IF($B$15<C2,B2,NA())

8 . ثم انسخ الصيغ إلى خلايا أخرى كما هو موضح في لقطة الشاشة التالية:

9 . بعد إنشاء البيانات ، يرجى تحديد البيانات في العمود A ، العمود C ، العمود D ، العمود E بالضغط على مفتاح Ctrl ، ثم انقر فوق إدراج > إدراج عمود أو مخطط شريطي > عمود متفاوت ، ويتم إدراج مخطط كما هو موضح أدناه:

10 . بعد ذلك ، حدد المخطط ، وانقر فوق تصميم > تغيير نوع المخطط ، في مربع الحوار تغيير نوع المخطط ، ضمن علامة التبويب كافة المخططات ، انقر فوق تحرير وسرد من الجزء الأيمن ، ثم انقر فوق مخطط مختلط مخصص ، ثم في اختر نوع المخطط و محور قسم سلسلة البيانات الخاصة بك ، يرجى تحديد العمليات التالية لكل سلسلة بيانات:

النسبة المئوية التراكمية : نوع المخطط الخطي ، وتحقق من خانة الاختيار " المحور الثانوي " أيضًا ؛

الأشرطة المميزة : نوع مخطط عمودي متفاوت المسافات ؛

الأشرطة المتبقية : نوع مخطط عمود متفاوت المسافات.

11 . بعد ذلك ، انقر فوق الزر " موافق" لإغلاق مربع الحوار ، وستحصل على مخطط كما هو موضح أدناه:

12 . وبعد ذلك ، انقر بزر الماوس الأيمن فوق محور النسبة المئوية ، ثم اختر خيار تنسيق المحور ، في جزء محور التنسيق الموسع ، ضمن علامة التبويب خيارات المحور ، بجانب الحد الأقصى ، قم بتعيين الرقم إلى 1.0 في مربع النص ، انظر لقطة الشاشة:

13 . وبعد ذلك ، انقر بزر الماوس الأيمن فوق أي سلسلة شريطية في المخطط ، ثم اختر تنسيق سلسلة البيانات ، في جزء تنسيق سلسلة البيانات ، ضمن علامة التبويب خيارات السلسلة ، أدخل 100٪ في مربع النص Series Overlap ، انظر لقطة الشاشة:

14 . أخيرًا ، يمكنك تحريك شريط التمرير أسفل المخطط ، وإدخال هذه الصيغة: = "Target" & TEXT (B14، "0٪") في خلية أسفل شريط التمرير للحصول على قيمة النسبة المئوية المستهدفة ، انظر لقطة الشاشة:

15 . الآن ، تم إنشاء مخطط باريتو الديناميكي ، يمكنك تغيير لون التعبئة للشريط المميز حسب حاجتك ، وعند تغيير القيمة المستهدفة باستخدام شريط التمرير ، سيتم تحديث مخطط باريتو تلقائيًا كما هو موضح أدناه العرض التوضيحي:
